Cable ADSS Cubierta Sencilla Span Variable
Cable ADSS Cubierta Sencilla – Fibra Óptica Autosoportada
El Cable ADSS Cubierta Sencilla WAVEOPTICS® está diseñado para utilizarse en instalaciones aéreas de planta externa. Al ser un cable autosoportado, permite instalaciones rápidas y eficientes en un solo paso, aunque también puede ser instalado en ductería. Es la solución ideal para tendidos aéreos con vanos (SPAN) de hasta 198 m en condiciones NESC Light, 137 m en NESC Medium y 80 m en NESC Heavy.

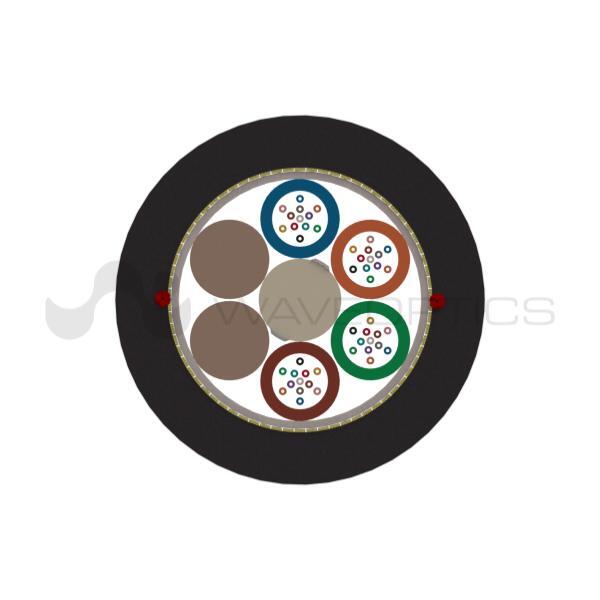

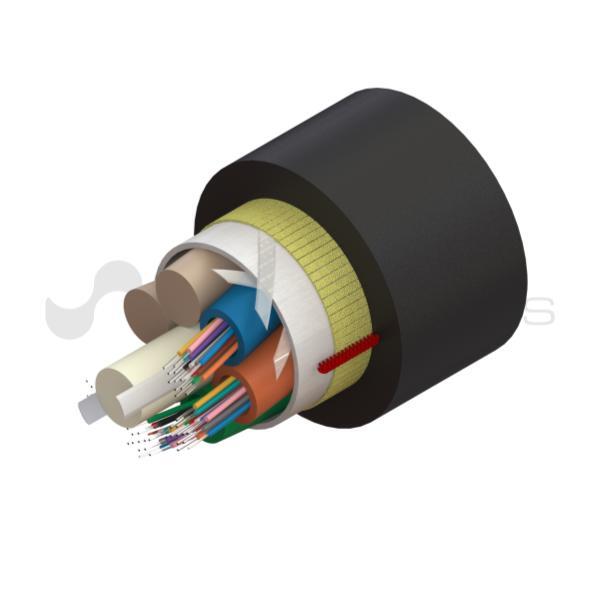

La construcción dieléctrica del cable adss cuenta con tubos holgados de PBT rellenos de gel bloqueador de agua, lo que garantiza una excelente flexibilidad y permite radios de curvatura menores. La protección está a cargo de una cubierta sencilla de polietileno enriquecida con aditivos que ofrece una defensa superior contra la radiación UV, hongos y abrasión. Gracias al hilado de aramida, el cable ofrece un desempeño excepcional contra altas tensiones sin necesidad de un mensajero de acero. Además, el trenzado tipo S-Z de los tubos y los dos hilos rompe cubierta aseguran un acceso rápido y sencillo a las fibras.
Características principales
✅ Hilado de aramida para un excelente desempeño contra altas tensiones.
✅ Tubos holgados de PBT con gel bloqueador de agua para mayor flexibilidad.
✅ Cubierta sencilla de polietileno resistente a UV, hongos y abrasión.
✅ Trenzado tipo S-Z para facilidad de acceso a las fibras.
✅ Dos hilos rompe cubierta para una apertura rápida y sencilla del cable.
Aplicaciones del Cable ADSS:
📌 Tendido en ductos subterráneos.
📌 Redes de distribución y última milla.
📌 Tramos con vanos (SPANs) de hasta 198 metros.
Normas de calidad:
📑 GR-20-CORE, IEC-60794, ICEA-S-110-717, NMX-I-213-NYCE en pruebas de:
🔹 Abrasión al marcaje y a la chaqueta.
🔹 Resistencia a la intemperie.
🔹 Goteo y penetración de agua.
🔹 Compresión, torsión, tensión e impacto.
🔹 Doblez a altas y bajas temperaturas y ciclos de temperatura.
| Diseño | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fibras por tubo holgado | 12 | |||||||||||
| Código de colores de fibra / tubo holgado | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Miembro dieléctrico de refuerzo | FRP | |||||||||||
| Material de cubierta exterior | MDPE / 1.55 mm ± 2mm | |||||||||||
| Tubo holgado / Diámetro | (PBT) / 2.4 mm ± 8% | |||||||||||

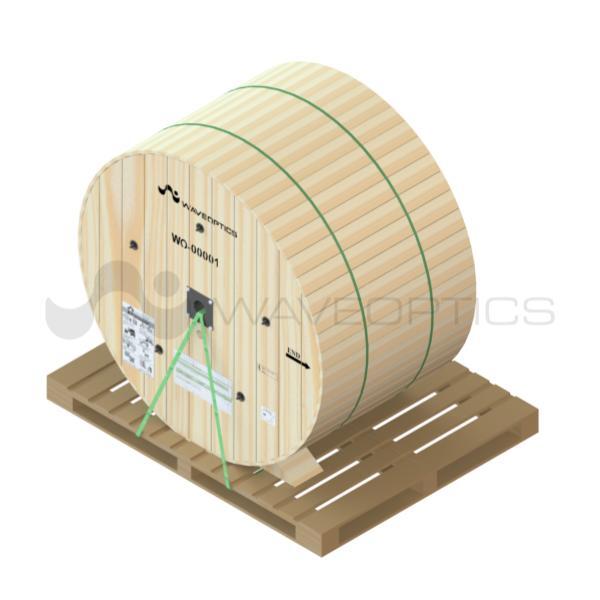

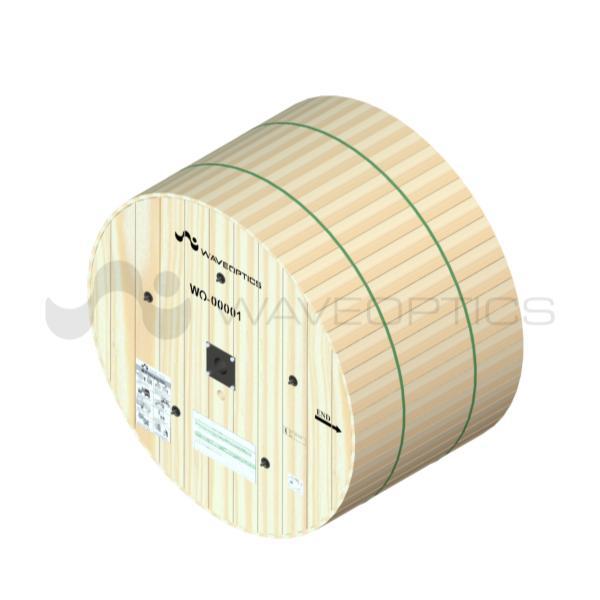

| Longitud de la bobina | 4 km ≥ 5% | |||||||||||
| Rango de Temperatura | ||||||||||||
| Operación | -40°C to 70°C (-40° F to 158° F) | |||||||||||
| Instalación | 0°C to 50°C (32° F to 122° F) | |||||||||||
| Almacenaje / Transporte | -40°C to 70°C (-40° F to 158° F) | |||||||||||
| Propiedades Mecánicas | ||||||||||||
| Resistencia al Aplastamiento (corto / largo plazo) | 1000 N/100mm / 300 N/100mm | |||||||||||
| Mínimo radio de curvatura ( Estático / Dinámico) | 10 x OD / 20 x OD | |||||||||||
| Número de fibras | Peso (Kg/Km) (± 10%) | Diámetro exterior (mm) (± 5%) | Diámetro de FRP (mm) |
|---|---|---|---|
| 48 | 90 | 11.1 | 2.6 |
